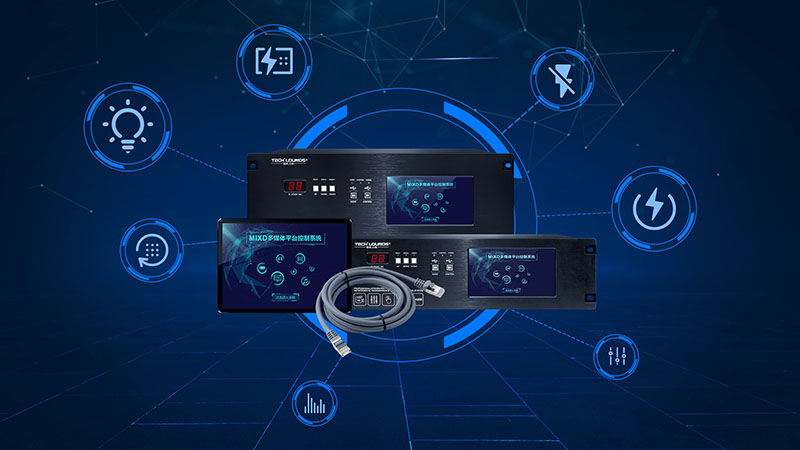

MIXD-C2多媒体管理平台主机(基础型)

功能概述

MIXD-C2是TECHLOUNDS基于Dante网络架构的多媒体音视频管控中心,平台集成了音频、视频、控制系统功能于一体的产品平台。主机采用机架式3U箱体设计,维护方便,集成度高。视频输入/输出端口,采用8进8出固定式4路板卡设计。具有音频DSP数字信号处理、Dante网络音频传输(选配)、多路高清视频信号切换及管理、智能控制等功能,系统操作与管理通过设备自带的7寸触摸屏(或外接IPAD无线控制端)实现一键调用与场景预设,一台设备,一套软件,一条网线即可完成多媒体会议系统的建设,简单便捷,展现智能与AV系统的完美结合。



音频模块

1.内置高性能40位浮点DSP处理芯片。

2.8路音频输入/输出通道,传输最大延时低于0.1毫秒。

3.8路音频支持MIC输入,话筒/线路自由转换,支持48V幻象供电。

4.支持4路Dante网络音频信号输入/输出(选配)。

5.每路通道独立的自适应反馈抑制器,多档调节,内置信号发生器:正弦波信号、粉红噪声、白噪声。

6.每个输入/输出通道,具有自动混音和矩阵混音功能;具有前级放大、噪声门、压限器、31段参量均衡、延时器、自动混音、相位、静音、48db斜率高通/低通滤波器。

7.支持32组场景预设功能,支持安卓、IOS、微软等不同的系统控制及模式调用。



视频模块

1.4.5G宽带,支持高清输入/输出,所有通道支持独立的EDID管理。

2.支持3D画面,蓝光DVD,1080P信号输入/输出传输距离大于40米。

3.支持4路HDMI输入/输出,4路VGA输入/输出。

4.支持信号时序重整,CEC,36位真彩技术。

5.支持集成CMMAW技术和CCSEB电源管理技术。



中控模块

1.具有采用双供电系统,交流支持90~230V宽电压供电或者12V直流供电,可自动切换供电,保证设备正常工作。

2.提供3个网口接口,3个网口可通过内置的交换机进行数据通讯,提供对外接入无线触摸屏等,外部设备的网络扩展控制。

3.完善的IPv6协议支持,满足各种复杂的网络使用环境的要求。

4.1GHz高速处理器,512M内存,512M Flash存储空间。

5.8个RS232/485端口、8个弱电继电器、8个红外端口、4个IO端口。



软件功能介绍

操作系统:WINDOWS XP/ WIN7/ WIN8

1 .软件支持类C语言编程方式和模仿人类思维中文编程方式。

2.面向对象化的逻辑编程界面,包含项目实施所有设备控制编程,中文窗口化编程界面。

3.自定义函数和宏指令的运用以及宏指令程序的封装,函数变量包含字符串函数,模拟量函数,数字量函数,精准的时间轴,灵活的if语句运用。

4.根据用户需求定制系统控制功能和触摸屏操作界面,支持双触点及三触点的程序编程界面,多子页操作界面,多页面动画效果等功能。



操作界面:(可根据现场情况定制开发操作界面)

矩阵切换界面:主要是控制视频各路端口(HDMI或VGA)的输入/输出的信号切换。

音频处理界面:主要是控制音频音量大小,输入/输出通道自由切换,以及模式的自由切换(会议或影音)。

环境控制界面:主要是控制调节环境设备(例如:灯光明暗、空调温度大小、电动窗帘打开闭合等)。

智能电源界面:主要是控制环境设备终端的电源开关管理。包括总电源开关、一键开启、一键关闭、大屏开关、无纸化开关、电视开关、投影机开关、预留等控制。



场景应用

MIXD-C2多媒体管理平台,主要应用于中小型会议室、报告厅、培训室、多媒体教室、阶梯室等场景。可以根据项目的实际需求,简单便捷,灵活选择配置搭建系统。



其它参数

功耗:120W;电源:100-240V AC;外形尺寸:483mm*136mm*305mm(宽*高*深)
